印刷墨層耐磨試驗機適用于印刷品印刷墨層耐磨性、PS版感光層耐磨性及相關產品表面涂層耐磨性的測試試驗。有效分析印刷品的抗擦性、墨層牢度及其它產品的涂層硬度等問題，亞諾天下儀器有限公司是一家物性檢測儀器生產廠家，能夠提供各種物性檢測儀器，歡迎有需求的客戶及時電詢。

測試樣品：

某品牌潤滑油桶表面塑料標簽膜（表印工藝）。

試驗設備：

印刷墨層耐磨試驗機

執行標準：

ASTMD5264-98(2011)《印刷材料抗磨性的標準試驗方法》

試樣制備：

(1)按照荷重塊的尺寸，將磨擦紙裁剪成合適大小，230mm×51mm（2lb），270mm×51mm（4lb）；荷重磨擦墊尺寸為102mm×51mm。

(2)試樣應平整，無孔洞、劃痕、褶皺或者其他表面缺陷。另外，在測試多種試樣時，各試樣的油墨覆蓋度和油墨密度要相同或相近。

(3)對于測試單件試樣，采用平臺磨擦墊的尺寸為390mm×76mm，將試樣也裁成390mm×76mm。

(4)除另有規定，則將試樣放在23±1℃和50±2%RH的環境中調節一段時間。

試驗過程：

(1)利用反射式彩色密度計測定試樣上待磨墨層的彩色密度，測試3點取平均值；

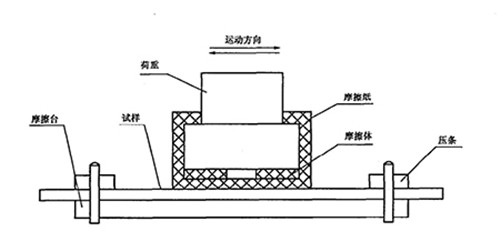

(2)將平臺磨擦墊安裝在磨擦試驗儀基座平臺的頂部和荷重塊底表面；

(3)根據測試印刷基材的類型選擇荷重塊，本試驗選擇較重的荷重塊17.8N（4lb），適合于運輸和搬運過程處于較苛刻的環境的試樣；

(4)用夾子將磨擦紙固定在荷重塊的底面橡膠塊上；

(5)將試樣固定在儀器試驗平臺的磨擦墊上，試驗測試面朝向外部；

(6)荷重塊放在磨擦試驗儀上，開機，設定磨擦次數及速度；

(7)開始試驗，當試驗達到設定好的磨擦次數后，儀器自動停止；

(8)從儀器基座平臺上取下試樣，檢查印刷層的破壞程度，分析試樣脫落到磨擦紙上的油墨量。結果與用同種方法測試的標準試樣作比較；

(9)按照步驟(3)~(7)測試每個試樣。

測試結果：

待試驗結束后，再次利用反射式彩色密度計測定試樣上被磨擦嚴重的墨層的彩色密度，測3點取平均值；將試樣磨擦后的平均密度值除以磨擦前的平均密度值即為墨層耐磨性。
