適用于家電及類似產品的固體絕緣的易觸及部件或印制板進行劃痕試驗，保證材料有足夠的強度而不被鋒利工具刺穿。

滿足標準：GB4943.1-2011第2.10.8.4條款、IEC60950第2.10.8.4條款、GB4706.1第21.2條款及IEC60335-1第21.2相關條款的要求設計制造

本機采用PLC+觸摸屏的控制系統，步進電機驅動，劃痕距離，劃痕次數及劃痕速度均可預置，90°角度自動旋轉，輕松實現縱橫兩個方向的劃痕試驗。該設備性能穩定，一鍵操作，是實驗室專業檢測設備。

試驗原理及結構

試驗原理：涂層耐劃痕試驗使用淬硬的鋼針來進行劃痕,鋼針的端部應呈錐形,頂角為 40°，其尖端應倒圓拋光，倒圓半徑為 0.25mm±0.02mm。 劃痕通過五對導電部分，包括其中間間隔，中間間隔應是試驗時承受電位梯度ZUI大的部位。進行劃痕試驗時，在針頭保持與水平面80-85°時，以 20mm/s±5mm/s 的速度進行劃痕。對鋼針應加上適當的負載，以使該鋼針沿其軸線方向能施加 10N±0.5N 的作用力，各道劃痕間隔至少應為 5mm，而且與樣品緣也至少應相距 5mm。

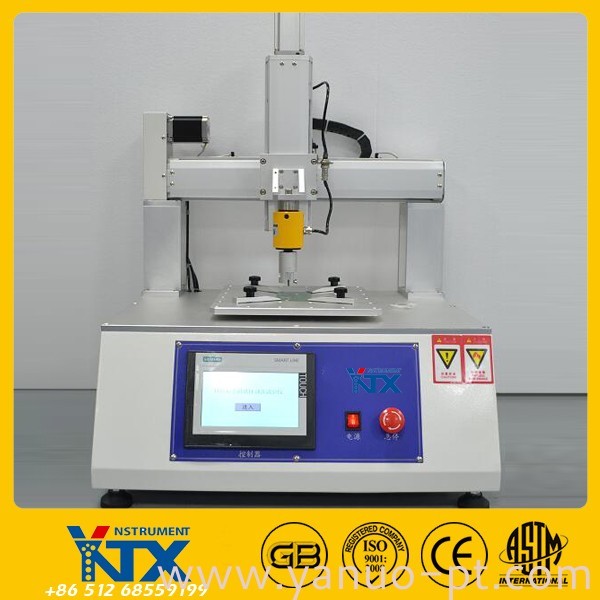

設備結構：耐劃痕試驗儀采用鋁合金型材框架，不銹鋼封板，噴砂鋁制底板，成型滾珠絲杠及導軌裝置，淬硬鋼針，旋轉試樣托盤，美觀大方，緊湊耐用。

技術參數:

1、電源220V/50HZ

2、控制：PLC電氣控制，7寸彩色觸摸屏操作，步進電機驅動

3、工位：單工位

4、劃痕針頭圓角：R0.25±0.02mm,

5、鋼針頂角：40°

6、劃痕速度：20±5mm/s，可預置

7、劃痕壓力：10N±0.5N

8、劃痕間距：0-50mm,可預置

9、劃痕角度：80-85°，夾具固定

10、試樣托盤：可90°旋轉，多安裝孔，適用不同試樣安裝

11、可選配30N±0.5N打耐壓裝置
